你的哪个操作会让有源晶振无辜短路?

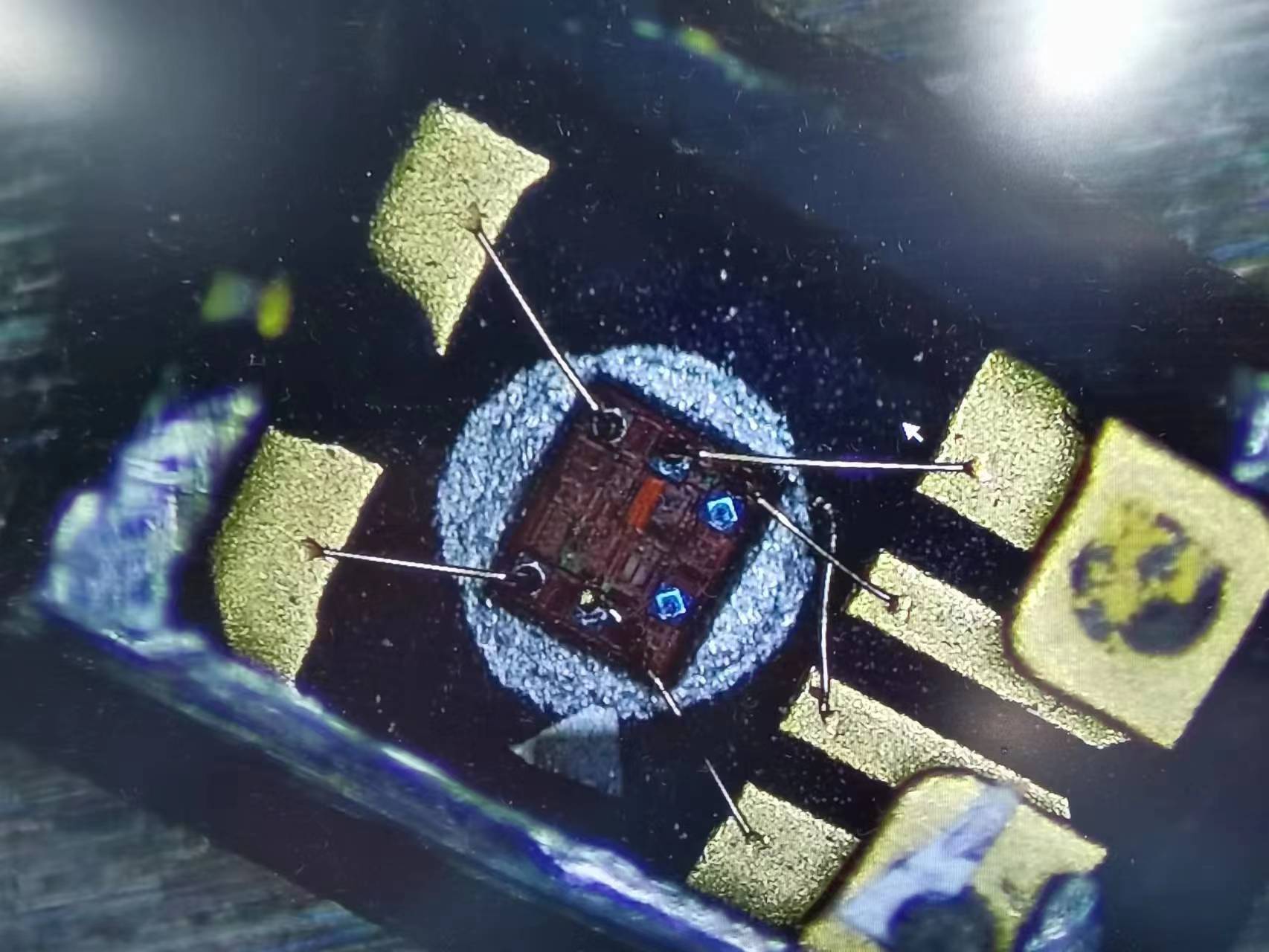

有源晶振不起振,检测外观正常,漏气实验正常,对晶振进行解剖,内部芯片干净,点胶正常,晶线完整,那晶振不起振的原因在哪里?
1,静电
在车间操作过程中,我们可能因静电保护不足,造成板子静电过大,从而导致晶振短路,烧掉内部芯片。有源晶振的芯片很小,需要用很专业的放大镜,我们会看到表面变黑,电路断开的现象。
2,脚位焊接错误
有源晶振有四个脚以及四脚以上,四脚的有源晶振接法,脚1悬空,脚2接地,脚3输出,脚4接电。电压正确接法:必须把电压输入接到晶振的电压输入脚(VCC)。若错接到接地脚,晶振就会被电流 “烧坏”。有源晶振的丝印左下有个圆点,底部对应的则是脚1.无论它是实心还是空心的,这都是为了我们很好地分辨脚1,顺时针依次是脚2,脚3,脚4.
3,电压
都知道有源晶振和无源晶振的参数特性差异就在于,给有源晶振供给一定的额定值,有源晶振才会起振。有源晶振常用的电压值有1.8V,2.5V,2.8V,3.0V,3.3V,5.0V。如果给一个3.3V的有源晶振,供电5V,通电后受到超出自身负荷的电压及电流导致金线熔断,电路出现断路现象,造成晶振停振。
以上3点是常容易犯的错误点,只有避免这些现象的发生,晶振才不会突然停振。
