在有源晶振，也就是石英振荡器技术手册中，CMOS模式是较为常见的一种输出，属于电压控制形式，用来驱动逻辑电平输入。CMOS是TTL输出模式的改进方案，相比以往的TTL，CMOS输出模式具有传输延迟时间慢，功耗较低，噪声容限大等优点。

  差分晶振我们常见的输出模式有LVDS，LVPECL，HCSL，CML。那么LVCMOS属于差分晶振的输出模式吗？

   答案是否定的，LV代表极底电压（Low-Voltage），对应的另外一种输出模式为HCMOS（Higt）高电压。石英振荡器中的额定电压有1.8V，2.5V，2.8V，3.3V，5.0V。其中1.8V，2.5V，2.8V，3.3V属于LVCMOS；5.0V属于HCMOS。

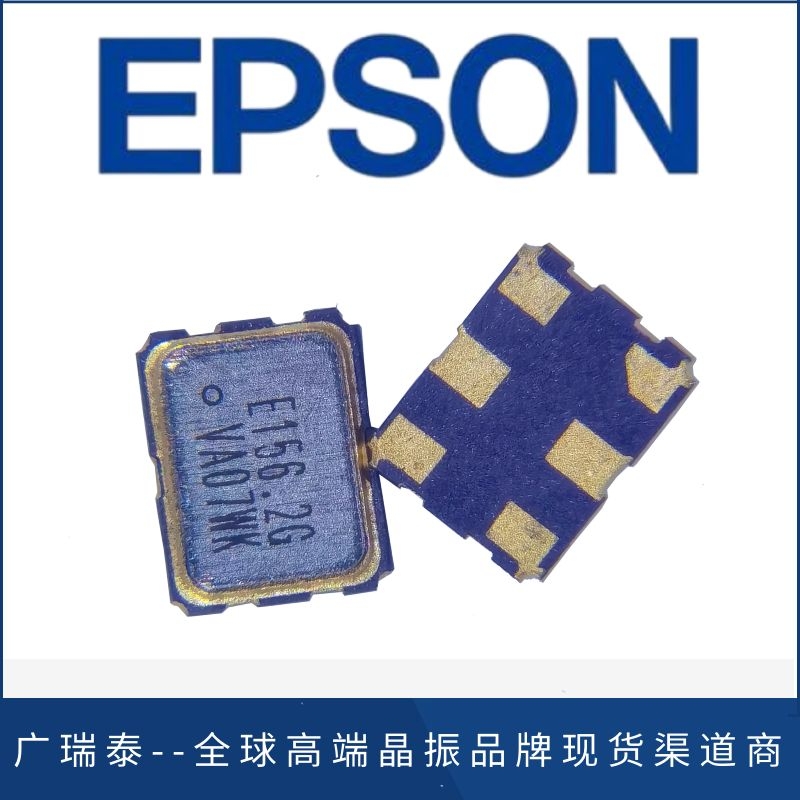

    了解差分晶振的人清楚他的常用频点通常是100M,125M,148M,156.25M,150M,200M，差分晶振的脚位一定是6个，有一种迷幻现象即为晶振频率为156.25MHZ，晶振脚位为6脚，输出模式为LVCMOS。

   如果在你还没有搞清楚LVCMOS的概念，你一定自信的以为这是一款差分晶振，实则上当你看懂其中两个脚位为空脚，LVCMOS也只是低电压输出模式的时候，你就能轻松判定这是一款普通的有源晶振。
