1，什么是差分晶振

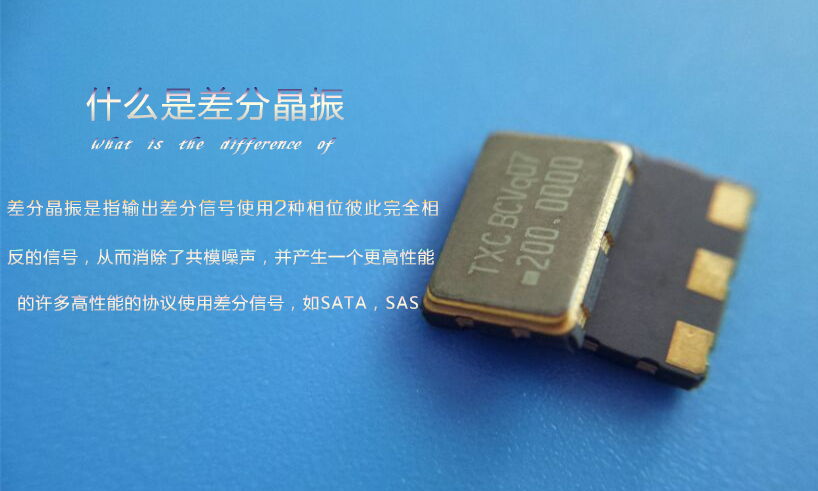

  顾名思义就是输出是差分信号的晶振，差分晶振是指输出差分信号使用2种相位彼此完全相反的信号，从而消除了共模噪声，并产生一个更高性能的系统。许多高性能的协议使用差分信号，如SATA，SAS，光纤通信，10G以太网等等.

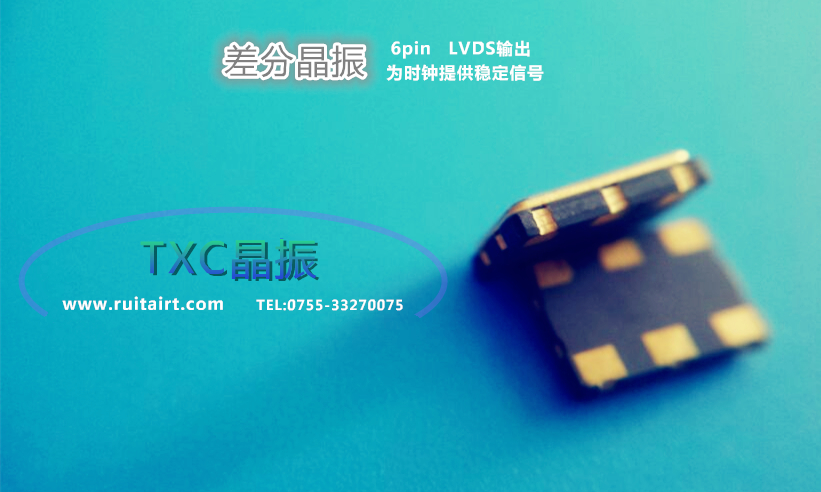

2，差分晶振常用的封装有哪些

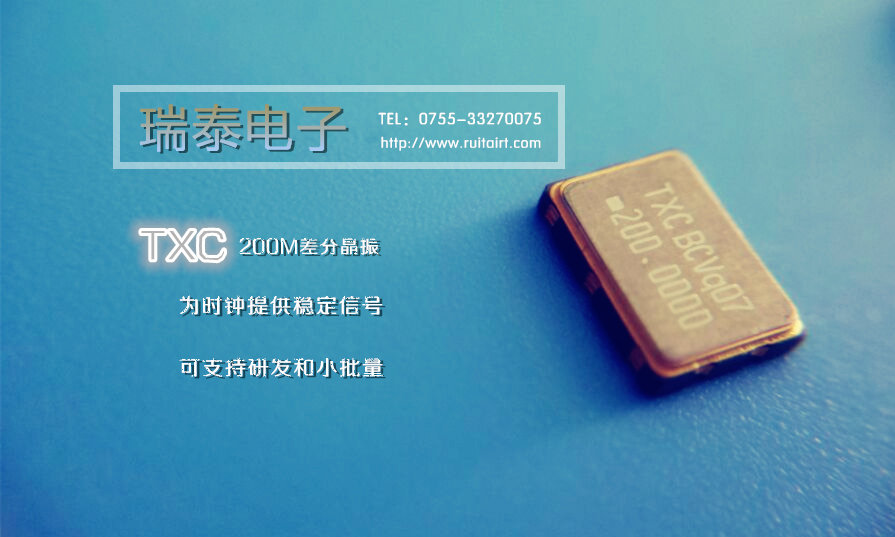

  目前市场主流差分晶振都是6脚贴片封装，常见的尺寸有7050和5032，当然SiTime还可以提供更小的3225封装体积。

3，差分晶振的作用

   差分晶振一般是为FPGA或CPLD提供稳定时钟信号的，由于FPGA或CPLD价格都比较昂贵，所以选择一款稳定的差分晶振十分必要。除了输出信号模式之外，剩下的参数就和普通有源晶振差不多了。

4，采购差分晶振需要哪些参数

  首先要确认好频率，然后是电压，封装体积，工作温度以及频率稳定度（精度ppm）。如有详细的规格书，也可将规格书发至瑞泰参考。

5，差分晶振的应用领域

  应用于千兆以太网，光纤通道，SAS，PCI Express服务器，网络，存储，路由器/交换机，光传输设备等。

6，差分晶振的好处

 ① 能够很容易地识别小信号。

  ② 对外部电磁干扰（EMI）是。

  ③ 能够从容精确地处理'双极'信号。

7，差分晶振的参数

① 频率范围：10.0000——425.0000MHZ 任意频率 、以及精确到个位小数点后六位。

② 电压:  2.25V、、2.5V 、3.0V、3.3V、3.6V  可任意选择应用。

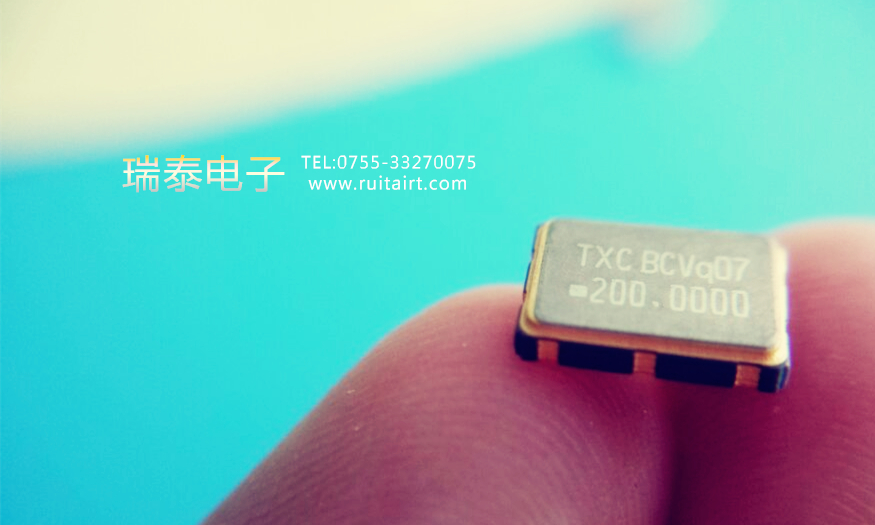

③ 规格:  7050（7.0*5.0mm） 5032(5.0*3.2mm) 3225(3.2*2.5mm)
