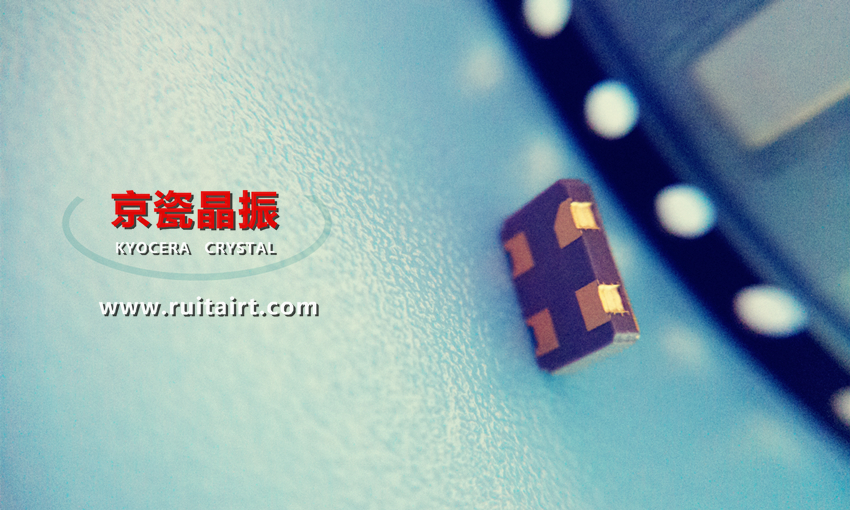

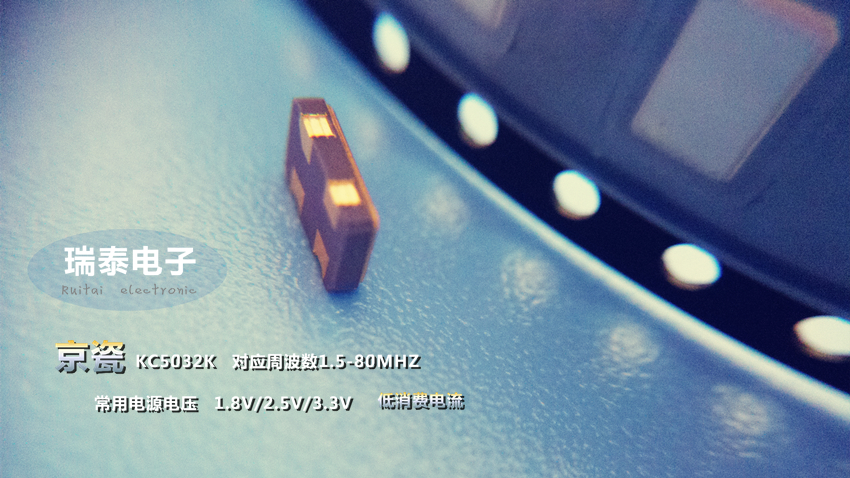

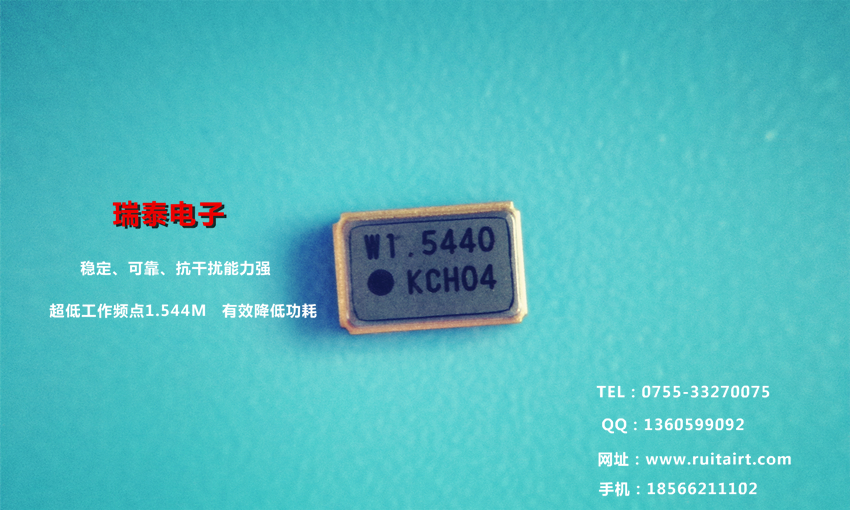

今天我们呈现的是一款低频1.544MHZ的有源晶振实物图，来自日本京瓷公司的一款5032贴片晶振，型号KC5032K，可对应低频1.5M到高频80M，常用电源电压1.8V，2.5V，3.3V。是一款低消耗电流的石英晶体振荡器。

1，何为石英振荡器，与石英晶体谐振器有什么区别？

   石英晶体谐振器就是一个晶体，拆开以后的结构就是一个石英晶片镀电极，是一种无源器件，不受静电ESD等影响。我们通俗称为无源晶体。也有人会称之为无源晶振，因此我们要插一个题外话，晶体和晶振从术语而言，是有区别的，晶体泛指晶体谐振器，晶振泛指晶体振荡器，但因为术语没有被正规使用，导致晶振成为了晶体谐振器和晶体振荡器的统称。石英晶体振荡器拆开以后通常是由一个石英晶体谐振器(晶体)+震荡电路+放大电路+门电路的集合体`属于有源器件`在操作过程中对防静电有很高的要求。石英振荡器与石英谐振器两者在使用上的区别即：石英谐振器因内部没有震荡电路因此外部需要其他器件来协助自身起振，石英振荡器内部有完整的震荡电路，外部无需元器件自身就可以起振。

2，晶振频率的高低对电路有何影响

   通俗意义上来讲，工作频率与工作电压较高的晶振，会消费较高功耗，而低频的有源晶振，例如瑞泰本文中所介绍到的KC5032K晶振拥有1.544M低频率，可完美较低损耗。这里，我们需要纠正一个勿扰人们对时间快慢准时的观念，我们在网上了解到，有人认为晶振频率的高低对时钟的快慢有所影响，在此，瑞泰需要隆重纠正，时钟快慢的影响是由晶振本身的精度所决定的，与晶振频率无关。时钟上常用的频率为32.768KHZ。

3，晶振频率的高低与晶片有什么样的联系。

  一般来讲，石英晶振的频率越高，需要的石英晶片越薄。比如40MHZ的石英晶体所需的晶片厚度是41.75毫米，這樣的厚度還算可以做到，但100MHZ的石英晶体，所需的晶片厚度则是16.7毫米。即使厚度可做到但損耗非常高，製成成品後輕輕一跌晶片就碎裂。所以一般在高频的晶体就要采用三次泛音、五次泛音、七次泛音的技术来达到了。泛音晶振应用的典型电路要在芯片接晶振的一脚到地串上一个电感和电容，若不加，则晶振输出只有基频，就达不到要求了。

4，晶振基频和泛音的区别

  什么是晶振泛音？在晶振中高频的意思是指石英水晶片达到泛音的状态，频率越高泛音次数越多。晶体振动的机械谐波。泛音频率与基频频率之比接近整数倍但不是整数倍，泛音振动有3次泛音，5次泛音，7次泛音，9次泛音。3次泛音 10～75MHz，5次泛音 50～150MHz，7次泛音 100～200MHz，9次泛音 150～250MHz 。什么是晶振基频？比如基频为20MHZ的晶体，五次泛音之后就可以得到100MHZ的晶体。一般以经验来讲，40MHZ以下基本都是基频晶振，而40MHZ以上，则是泛音晶振了。
