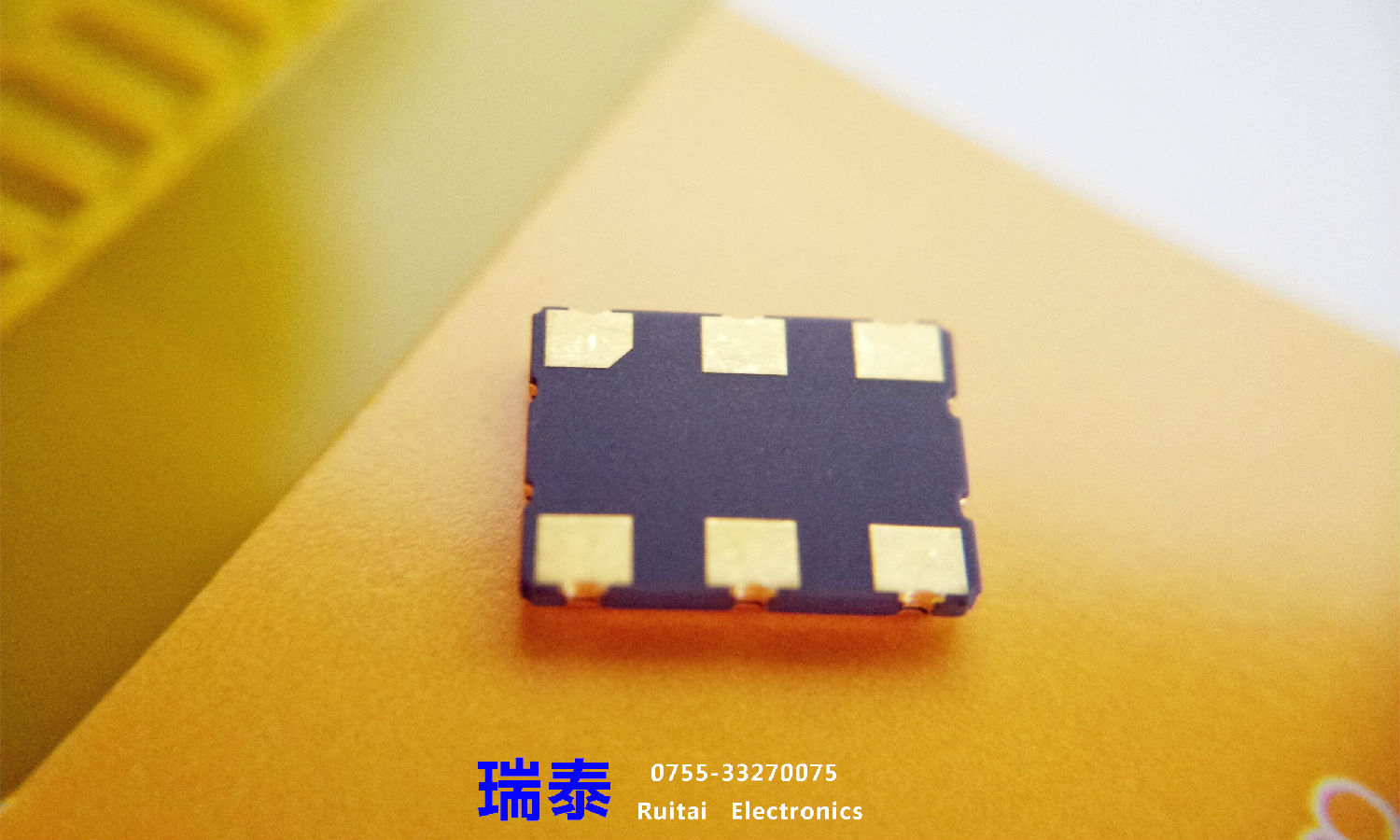

差分晶振近年来逐渐出现在我们的视线中，以及越来越多的电子工程师会更青睐差分晶振。随着信息化的发展，差分晶振高性能、低功耗、低噪声的优点，使其成为很多设计适合的方案。但仍有不少电子工程师对差分晶振选型上存在误区以及盲点。差分晶振与常规晶振不同，差分晶振有不同的输出信号，LVPECL，LVDS，HCSL是差分晶振通用的输出信号，其中前两者较长被应用于各大差分系统中，那么两者有什么区别吗，在电路工作原理上又有着怎样的差异呢？瑞泰电子资深工程师郭工带领各位认识LVPECL与LVDS的电路认识。

 LVPECL即Low Voltage PosiTIve Emitter-Couple Logic，也就是低压正发射极耦合逻辑，使用3.3V或2.5V电源。想要了解LVPECL电路，我们要首先认知PECL电路。PECL即PosiTIve Emitter-Couple Logic，也就是正发射极耦合逻辑的意思，使用5.0V电源。PECL 是由ECL 演变而来的，ECL 即Emitter-Couple Logic，也就是发射极耦合逻辑。该电路是一种非饱和型的数字逻辑电路，电路内晶体管工作在线性区或截止区，速度不受少数载流子的存储时间的限制，所以它是现有各种逻辑电路中速度快的一种， 能满足高达10Gbps工作速率。ECL 有两个供电电压VCC和VEE。当VEE接地时，VCC接正电压时，这时的逻辑称为PECL；当VCC 接地时，VEE接负电压时，这时的逻辑成为NECL，VEE一般接-5.2V电源；一般狭义的ECL 就是指NECL。由于PECL/LVPECL可以和系统内其他电路共用一个正电源供电，所以PECL/ LVPECL相对于ECL应用更为广泛。起初的PECL器件是将VCC接+5V，后来为了直接利用广泛使用的3.3V和2.5V电压，出现了VCC=3.3V/2.5V的LVPECL（Low Voltage PECL）。

 LVDS（Low Voltage Differential Signaling)它是一种低摆幅的差分信号技术，它使得信号能够在差分PCB 线对或平衡电缆上以几百的Mbps 的速率传输，其低压幅以及低电流驱动输出实现了低噪声以及低功耗。LVDS（Low Voltage Differential Signaling）是一种小振幅差分信号技术，LVDS信号传输一般由三部分组成：差分信号发送器，差分信号互联器，差分信号接收器。

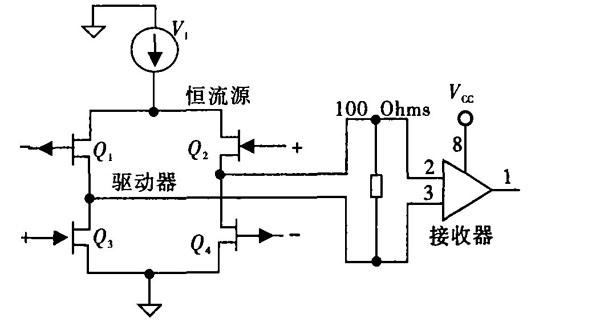

LVDS线路工作原理

各大品牌差分晶振型号选型

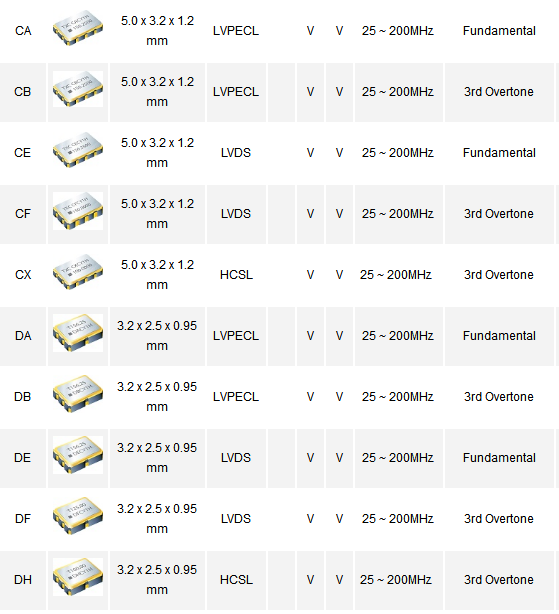

TXC晶振（台湾晶技）

EPSON TOYOCOM （爱普生晶振）

NDK晶振（日本电波株式会社）

KYOCERA晶振（日本京瓷株式会社）

摸透晶振不是一朝两日的时间，关注我们，让您更懂晶振
