终于知道鸿星晶振不同数字字母的意义了

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2019-06-25 11:18:00【

  往往我们在咨询鸿星晶振的时候,会发现鸿星晶振除了系列料号(例如HXO-36B,HXO-36A),还有长串的数字与字母组合的完整料号(例如D36A25.0000WNSP),它们通常所表示的参数有晶振的负载电容,精度误差,工作电压,频率范围,输出模式等。对晶振这样高精度,小型化,甚至在电路板中起着"心脏"般重要角色的精密元器件,对料号的一致性要求非常之高,例如HXO-36B,HXO-36A晶振,也许只是一个字母的差异,实则上关乎到晶振的其它指标有所不同。那么,指标不同,是否决定了不可代替了?这时,你需要清楚的了解不同字母数字的含义,才能更放心的决定是否可以替代使用。

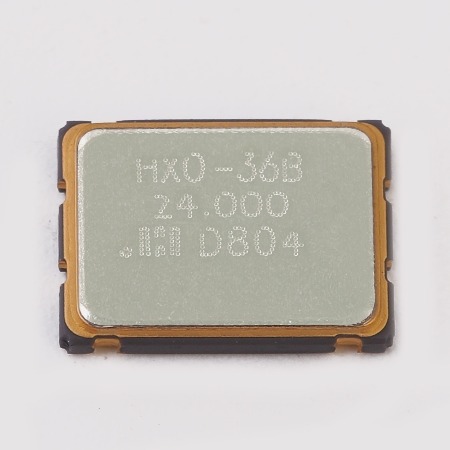

HXO-36B晶振

  以鸿星有源晶振系列为例,鸿星晶振型号多以HXO,HCX命名,H代表鸿星hosion,XO表示crysta oscillator(晶体振荡器),CX表示crystal xtal(晶体谐振器),日本京瓷晶振的无源晶振也以CX开头。因此不难得出HXO即代表鸿星的石英振荡器,HCX则是鸿星晶体谐振器。也许你会奇怪,bom表单中的鸿星晶振型号并没有以HXO-36A,HXO-36B晶振开头的,更多的似乎以D36B,D36A,D55B等开头的料号 。那么36,55代表什么呢?

以下为鸿星晶振数字代表意义料号

32=HXO-32(封装5.0*7.0mm/电压5.0V)

33=HXO-33(封装5.0*7.0mm/电压5.0V/3-STATE)

35=HXO-35(封装5.0*7.0mm/电压3.3V)

36=HXO-36(封装5.0*7.0mm/电压3.3V/3-STATE)

37=HXO-37(封装5.0*7.0mm/电压1.8V/3-STATE)

39=HXO-39(封装5.0*7.0mm/电压2.5V/3-STATE)

52=HXO-52(封装5.0*3.2mm/电压5.0V)

53=HXO-53(封装5.0*3.2mm/电压5.0V/3-STATE)

55=HXO-55(封装5.0*3.2mm/电压3.3V)

56=HXO-56(封装5.0*3.2mm/电压3.3V/3-STATE)

57=HXO-57(封装5.0*3.2mm/电压1.8V/3-STATE)

59=HXO-59(封装5.0*3.2mm/电压2.5V/3-STATE)

SC=HXO-3225(封装3.2*2.5mm/电压3.3V/3-STATE)

SD=HXO-3225(封装3.2*2.5mm/电压2.5V/3-STATE)

SE=HXO-3225(封装3.2*2.5mm/电压1.8V/3-STATE)

知道了D36B中的36代表HXO-36,即封装为5070的有源晶振,电压为3.3V后,那么36后面的B又代表什么呢?

A=±25ppm

B=±50ppm

C=±100ppm

T=±10ppm

G=±20ppm

F=±15ppm

  在清楚掌握不同数字和字母代表的参数后,我们会很直观果断的判定,D36A是可以代替D36B的。相比以往封闭式的信息时代,当今的电商模式,不仅让我们对产品的认知越来越广泛,从而也做到了每个人都是小小的“工程师”。以广瑞泰电子为例,会定期发布与晶振选型,晶振技术难题解答,晶振小知识,晶振型号辨别等专业性的文章,方便有需求的人员能从中摸索到更多对自己有用的技能和方法。广瑞泰电子是一家专业从事无源晶振和有源晶振的现货供应商,现货品牌集日本的NDK晶振,KDS晶振,村田晶振,京瓷晶振,西铁城晶振,精工晶振,大河晶振,爱普生晶振以及台湾的鸿星晶振,TXC晶振,加高晶振,TST晶振,还有美国的ABRCOM晶振,SITIME晶振等多国的知名晶振品牌,我们拥有电子元器件行业资深的技术人员以及热情快速响应的销售人员,能确保您在工作期间的工作效率。如果您对本文中的HXO-36B晶振,HXO-36A以及更多的晶振产品感兴趣,欢迎与我们取得联系。
