分析京瓷晶振料号字符所代表的技术参数

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2014-10-23 09:06:00【

   对于晶振或者IC产品而言,晶振的一个小小字符的不同,其产品也会有不用的作用。不然官方不会吃饱撑着没事干。那么近热销的京瓷中受欢迎的2520贴片晶振,我们瑞泰官方简要分析2520同款体积的型号不同的区别所在。
    2520贴片晶振有无源晶振和有源晶振之分,有源晶振想必大家都不会有疑问,疑问多的恐怕要数我们京瓷2520贴片晶体的型号了。首先我们列举出2520贴片晶振,京瓷品牌的型号有
1CT2520DB
2CX2520DB
3CX2520SB
   以上三款型号体积都属于2.5*2.0mm的小型贴片晶振,同是日线一线品牌京瓷晶振的型号。那么区别在于哪里呢?我们关心的当然是体积的问题了。因为晶振如果在成熟的电路板中一旦确定好的话,如果因为体积的影响,重新对电路板改版的话是相当麻烦的,这种情况出现在市场上实在没有想要的体积晶振,才会迫不得已更改晶振的封装尺寸大小。
1CT2520DB 完整体积为2.5*2.0*0.95mm
2CX2520DB 完整体积为2.5*2.0*0.45mm
3CX2520SB  完整体积为2.5*2.0*0.45mm
   对于以上三款贴片晶振的体积参数看来,CT2520DB晶振的厚度是要高于CX2520DB晶振和CX2520SB的。那么除了体积是我们所关系的问题外,其内部工作电路也是如此。CT2520DB晶振是带热敏电阻的,而CX2520DB晶振和CX2520SB晶振是没有的。具体产品性能也要看客户的制造产品是否需要用到热敏电阻。晶振的温度范围也是我们不可忽视的一个重要参数,特别是汽车电子产品和手机通讯产品等,对晶振的温度都有着严格的要求。
1CT2520DB 工作温度范围—30℃—+85  存储温度范围—40℃—+105
2CX2520DB 工作温度范围—10℃—+70 存储温度范围—40+85
3CX2520SB  工作温度范围—10℃—+70 存储温度范围—40+85
   接下来教各位采购如何从京瓷料号分析晶振的参数,这个很重要,大家一定要收藏起来,以便日后查询套用。

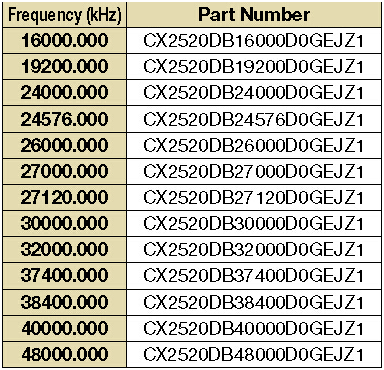

part number栏目为CX2520DB晶振的料号
CX2520DB160000D0EJZ1为例,不要看到这么长串的料号就开始犯晕了,这里的每一个字符都代表特定的字符,我们采用分解的方式讲解,大家应该就能一目了然了。
1CX2520DB开头代表此款晶振为2.5*2.0*0.45mm贴片晶振
2160000代表此款贴片晶振的频率是16.0000MHZ
3D0代表其负载电容为8PF,如果此处的D0变成B0,则此款晶振的负载电容为6PF
4G字符代表石英晶振的频率稳定度,此处的频率稳定度为±15×10 -6
5EJ代表其工作温度范围,对照上表,EJ对应的应是—10℃—+70
6Z1代表个人规格
   那么CX2520DB160000D0EJZ1这个料号中,我们不难看出,这是京瓷品牌的一款体积为2.5*2.0*0.45mm的贴片晶振,频率为16MHZ,负载电容为8PF,频率稳定度为±15×10 -6  其工作温度范围为—10℃—+70℃。
   各位聪明的采购根据瑞泰总结分析的技术资料是否对京瓷晶振的料号一点也不陌生了呢?此篇文章强烈收藏起来哦。
