KHZ晶体单元与MHZ晶体单元对应的晶振封装尺寸

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2017-07-20 14:46:00【

  为什么要分享今天的这篇有关于KHZ晶体单元与MHZ晶体单元对应的晶振封装尺寸,因为以前就遇到有客户将两者单元的封装尺寸分不清,导致走了不少弯路设计电路图。客户在瑞泰买过一次32.768K FC-135晶振,后来在另外一块电路板设计过程中,需要用到一款25M贴片晶振,在没有与供应商沟通的情况下,简单了事将25M贴片晶振锁定为FC-135晶振封装,后询价采购样品时候得知25M贴片晶振压根就不做FC-135晶振封装,工程师也只有仰天长叹默默回去修改电路设计。

  作为资深晶振行业7年历史的我,有义务无条件出一批干货分享啊,以后在晶振设计道路上别走弯路了。

  说到晶振的频率,在民用级,工业级,车规级中只有两种范围的频率存在,一种是KHZ频率单元,其中32.768KHZ晶振是常用的一种频率。另外一种是MHZ频率单元。今天我们以两个频率单元分别列举所包含的封装尺寸

1,KHZ频率单元

  所包含的尺寸封装从小到大依次排序为:1610,2012,3215,4215(淘汰),4918(淘汰),7015,7025(少用),8038。插件晶振封装,206,308,309!例如3215封装尺寸即代表晶振尺寸长3.2mm*1.5mm。

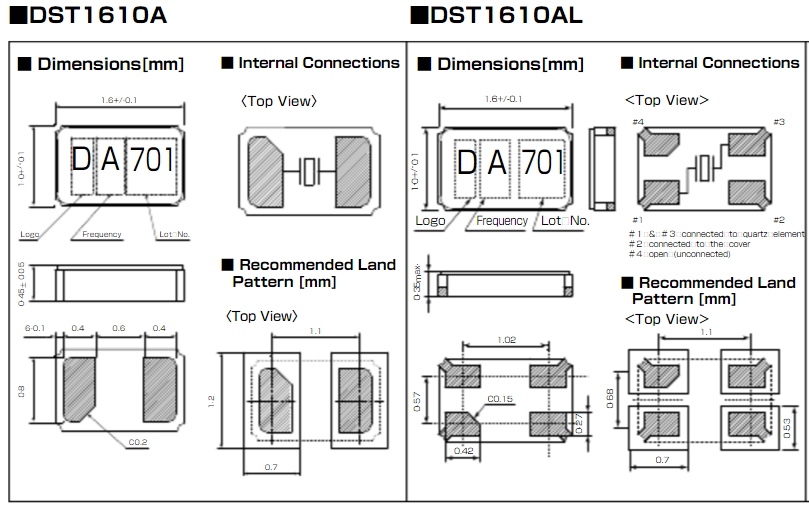

图1,1610封装

1610贴片晶振

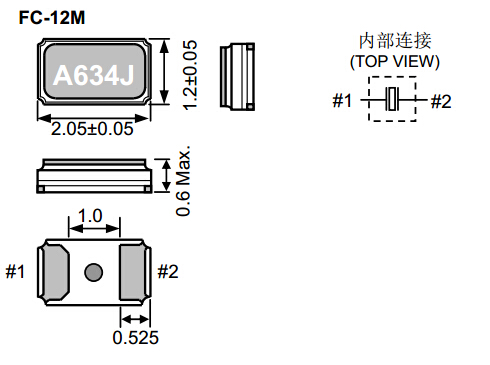

图2,2012封装

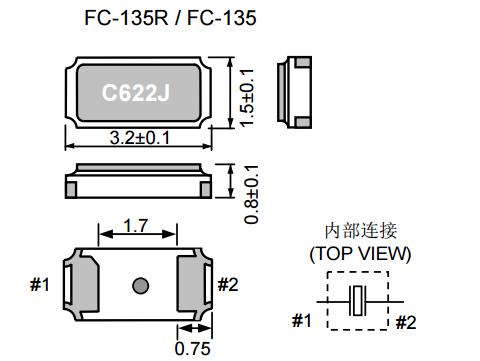

图3,3215封装

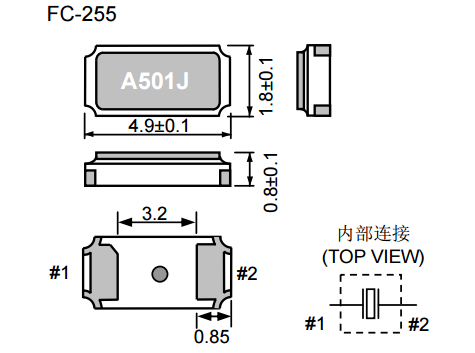

图4,4918封装

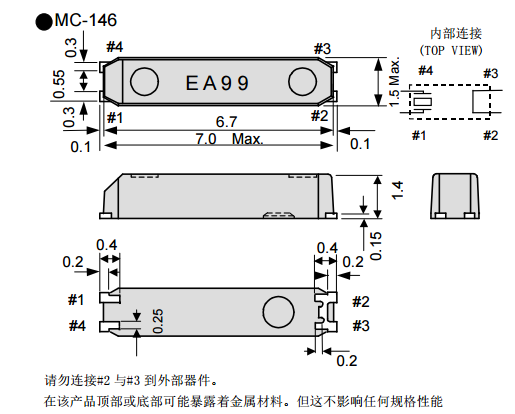

图5,7015封装

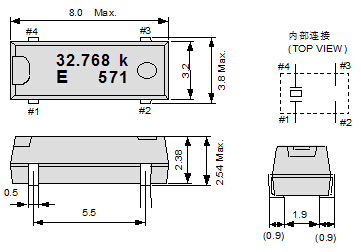

图6,8038封装


2,MHZ频率单元

 所包含的尺寸封装从小到大依次排序为:1612,2016,2520,3225,4225(被淘汰),5032,6035,7050,8045,49SMD

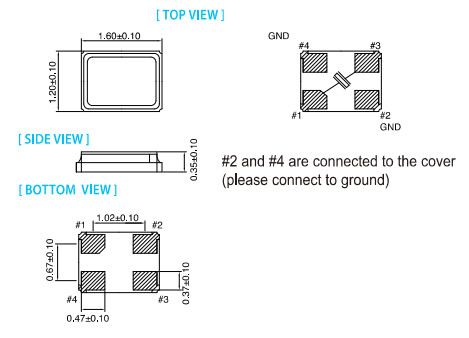

图7,1612封装

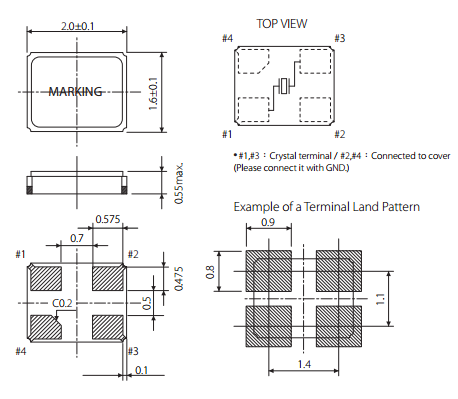

图8,2016封装

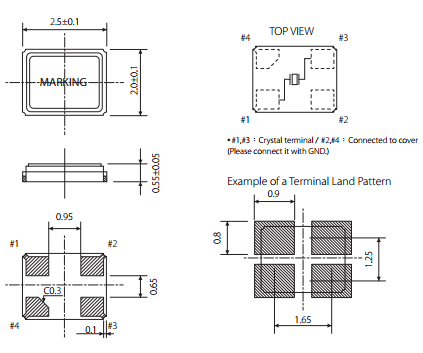

图9,2520封装

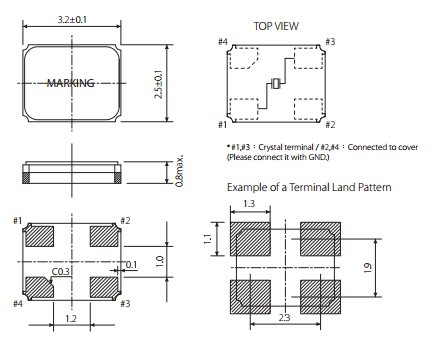

图10,3225封装

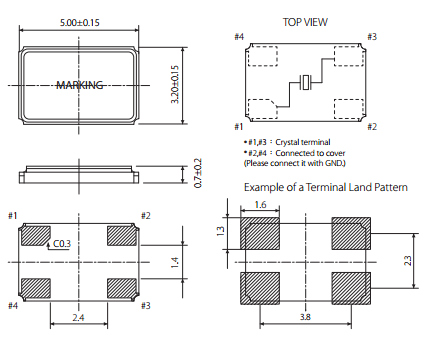

图11,5032封装

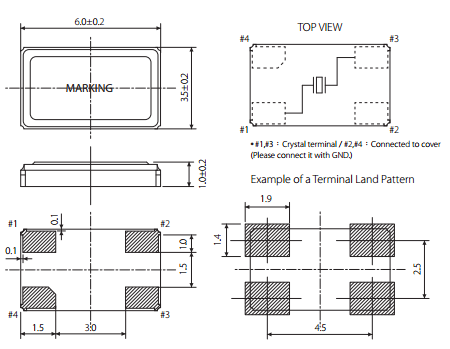

图12,6035封装

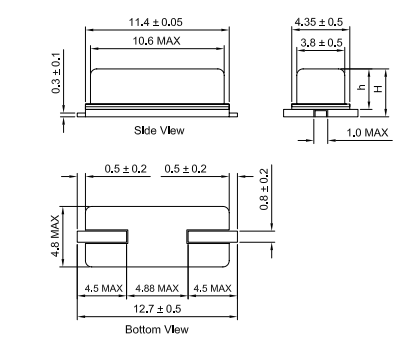

图13,49SMD封装

总结:KHZ频率单元晶振外观看起来都是长长条条的,MHZ频率单元晶振外观比较接近正方形,更准确来说是比较符合方方正正的,且高度均低于KHZ频率单元。

 另:KHZ频率晶体单元中常用的32.768K晶振,有3225封装尺寸,前提是有源晶振
